Wednesday, December 24, 2014

2014-12-23 - Derniers Updates

Les derniers ajustements et ajouts à l'imprimante :

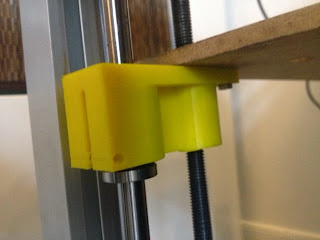

- Depuis le début je n'étais pas satisfait du déplacement de l'axe Z. Au mieux, il provoquait des irrégularités en forme de vague sur la surface, la fréquence étant celle du pas de vis, au pire, l'imprécision des épaisseurs des couches faisait planter l'impression. J'ai fait plusieurs tentatives, je suis finalement revenu à la conception initiale qui inclue 4 écrous, 4 tiges filetées M8 (une dans chaque angle), 4 roulements linéaires et 4 tige lisses de 10mm. Cela donne de bien meilleurs résultats et l'axe Z bouge sans frottements. Voici ce que cela donne :



- j'ai également ajouté un écran LCD graphique et un lecteur de carte SD. Il s'agit du RAMP full graphic controler que l'on trouve facilement sur internet. Ebay est ton ami... Mais pour cela il faut un Arduino Mega 2560, j'ai donc du remplacer le 1280 que j'avais initialement. Cela rend l'imprimante autonome. Plus besoin que l'ordinateur reste allumé toute la nuit. Cela évite aussi certains plantages liés à des déconnections du port USB.


En conclusion ces derniers ajouts finalisent la conception de l'imprimante. Enfin... Plus que quelques réglages de logiciel à pauffiner mais cela fonctionne beaucoup mieux. Du coup voici les résultats :


Thursday, October 09, 2014

2014-10-09 - Une liste plus complète de sources d'objets à imprimer

www.youmagine.com
www.thingiverse.com
www.bld3r.com/
www.printspace3d.com/
www.cults3d.com/
www.repables.com/
www.yeggi.com/
www.3dagogo.com
www.treasure.is/

Tuesday, April 01, 2014

2014-03-31 - Un poulpe et un gnone

J'ai fait de nouveaux essais d'impressions plus complexes :
Un poulpe :


(Basé sur http://www.thingiverse.com/thing:27053)
Il s'agit de PLA translucide
La résolution est de 0,3mm par couche
L'impression a duré 5h.

Et un nain, emblème de MakerBot :


(Basé sur http://www.thingiverse.com/thing:141919)
Il s'agit de PLA translucide.
La résolution est de 0,2mm par couche
L'impression a duré 18h !
J'ai donc pu correctement et longtemps tester les capacités d'endurance de la machine et je trouve le résultat vraiment incroyable...

Friday, March 28, 2014

2014-03-28 - Articles très interessant

Un article que je vous invite a lire, absolument passionnant sur une tranche d'histoire de l'impression 3D :

http://hackaday.com/2013/09/11/3d-printering-key-patents/

Egalement un soft que j'aimerais essayer et qui permet de suivre ces impressions à distance.
http://octoprint.org/
J'ai d'ailleurs trouvé un autre moyen de faire ça. J'utilise Skype avec une réponse automatise. La procédure est décrite dans le détail la :
http://thenewhobbyist.com/2013/12/monitoring-printer-skype/
La méthode est à parfaire sous Mac car l'utilisation de webcams externes est un peu compliquée, surtout pour les plus anciennes...

Thursday, March 27, 2014

2014-03-27 - De 0.3 à 0.2mm d'épaisseur

Après avoir commandé une nouvelle bobine de plastique, j'ai fait un test avec une épaisseur de couche de 0,20mm. Et ça marche nickel. La pièce est petite, mais avec un trou, il est donc nécessaire de générer un support.
Voici le résultat :


A droite la pièce en 0.3 à gauche en 0.2mm

Je suis allé sur imprimante3Dfrance.com, les gens sont très sympas et plein de bons conseils. C'est une petite boîte qui se lance dans la distribution d'imprimantes et de consommables. Ils sont basés à Asnières.

Tuesday, March 25, 2014

2014-03-25 - Les difficultés disparaissent ?

Après pas mal de galères (extruder qui n'extrude plus, "jam", décalage de couches, "oozing" ou bavures, ...) j'ai enfin réussi à imprimer une commande : un tétraèdre qui finalement est un assez bon test pour la machine. Il y a de grandes surfaces et des petites entre lesquelles l'imprimante doit passer sans laisser de traînées... Pas si simple.
Pour réussir à imprimer cette pièce il m'a fallu passer à une épaisseur de couche de 0,30mm, j'essayais désespérément a 0,20mm. Et surtout j'essayais avec un rouleau de plastique noir, qui visiblement pose pas mal de problème. J'ai donc utilisé un autre rouleau acheté sur une source plus fiable et qui semble donner de meilleurs résultats. Je réessayerai une épaisseur de 0,20mm avec ce plastique. J'ai aussi considérablement diminué la vitesse d'extrusion puisque je suis passé à 20mm/min ce qui reste faible.
Conclusion : attention à la qualité du plastique. On voit très nettement la différence de comportement entre les 2 bobines de PLA lorsque le plastique sort de la buse. Je suis assez satisfait de la qualité de surface finale.

Les photos :




Monday, March 17, 2014

2014-03-17 - News en pagaille

Je suis tombé (aie) sur plusieurs nouveaux blogs très intéressants :
Le blog d'un heureux possesseur d'une Ultimaker 2 qui rédige des articles très fouillés :

Un blog d'actualité sur le domaine de l'impression 3D qui a pignon sur rue en France :

De plus, sur France 2 a été diffusé le 6 mars 2014 un Envoyé Spécial sur les imprimantes 3D. Rien de bien nouveau, si ce n'est la partie sur les impressions réalisées aux US. Les "imprimeurs" rappellent que l'impression 3D n'est qu'une technique de plus pour fabriquer des objets et que les fraiseuse numériques permettent depuis plusieurs décennies de fabriquer certaines pièces sensibles. Ainsi, s'il est vrai que l'impression 3D mets à disposition de M. Toutlemonde un outil pratique, propre, facile et rapide de fabriquer des objets, le détournement de ce type d'outil n'est pas nouveau...
