Saturday, April 20, 2013

20/04/2013 - Visite du Faclab n°1

◦ Impression des premières pièces :
Premiers supports des roulements imprimés
Les temps d'impression sont relativement long et les "files d'attente" devant les machines également. Impossibilité de réserve un temps d'utilisation d'une imprimante 3D.


De plus, les imprimantes ne fonctionnent pas toutes, ou pas toute bien prévoir un temps de réglage non négligeable de la machine il serait intéressant de pouvoir réserver une machine à un horaire donné, mais difficile à gérer avec les projets qui ne demande pas tous le même temps et parfois le temps nécessaire est difficile à estimer.


Une des pièces que je souhaitais imprimer :

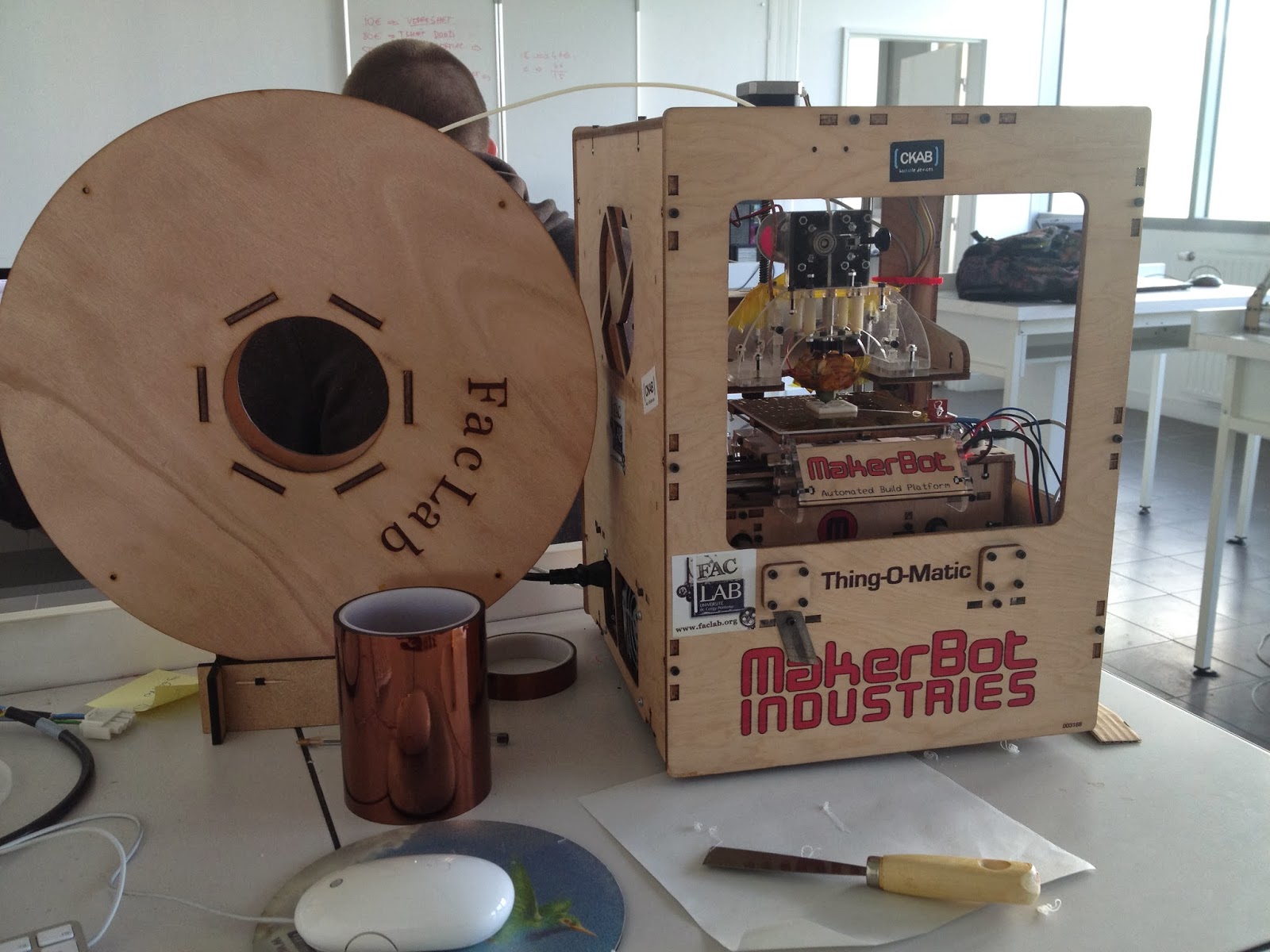

une MakerBot de la FacLab :

Ceci me conduit à changer de technique de fabrication. Passer à des plan en format AutoCAD ou DraftSight (DXF) pour la machine à découpe laser.
Acheter plexiglass (PMMA) et limiter l'impression 3D aux pièces complexes.

Conception

◦ Mécanique axe X et Y :
- Choix des positions des moteurs d'entrainement des axes X et Y

- Scénario 1 : 2 axes mécanisés par 2 moteurs fixes

- Scénario 2 : 1 axe fixe / 1 axe avec un moteur mobile

Finalement 2 moteurs fixes afin de minimiser le poids des parties mobiles et espérer pouvoir gagner en vitesse.

◦ Choix de la position du moteur d'entraînement du filament de PLA
- Scénario 1 : moteur mobile sur une plateforme se déplaçant en X et Y (type Prusa)

L'entrainement du plastique est plus simple car plus direct

- Scénario 2 : tête chauffante d'extrusion mobile et moteur d'entraînement fixe (type Bowden)


http://reprap.org/wiki/Erik's_Bowden_Extruder
http://www.thingiverse.com/thing:22426

Finalement, choix de partir sur un modèle d'extrader standard (type Greg's Hinged Accessible Extruder) commandé sur internet avec sa quincaillerie. À terme, j'espère passer en configuration 2 et imprimer 2 entraîneurs fixés aux montants de l'imprimante et un plateforme ne supportant que les têtes d'extrusion.

◦ Fabrication :
- Comment réaliser les pièces ?
alternatives disponibles : menuiserie / impression 3D / découpe laser sur Plexiglas ou bois
Finalement, choix d'un mix impression 3D / découpe laser
